CCNA Lab Jodoi 2

CCNA Lab by JODOI ชุดที่ 2 หลังจากประสบความสำเร็จจาก CCNA Lab by JODOI ชุดที่ 1 ที่มีทั้งหมด 30 ข้อ ตาม link http://jodoi.com/lab/lab.html นะครับ ยังมีศิษย์ที่มีความขยันมากขอให้ผมจัดทำขึ้นอีก จึงเกิด CCNA Lab by JODOI ชุดที่ 2 ขึ้นมาครับ ผมจะทะยอย คิดและทำเพิ่มเรื่อยๆนะครับ เพื่อให้เกิดประโยชน์มากที่สุด ขอบคุณทุกท่านที่เยี่ยมชมและทดลองทำ ประโยชน์ที่ได้เกิดกับตัวของผู้ที่ทำ lab เองนะครับ

6.WAN & NAT & Routing

Load Lab Jodoi_lab_test_6_miss ( All Password : jodoi )

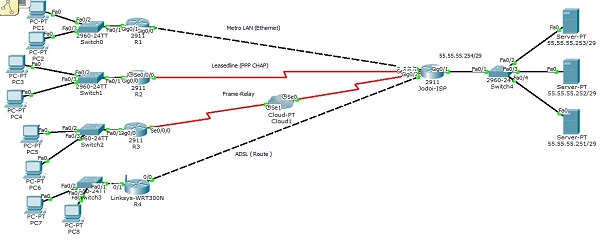

6.1) ให้ทำการตรวจสอบ Config ของ Router R1,R2,R3 และ R4 ในเรื่อง WAN , Routing และ NAT โดยดู Config เทียบกับ Jodoi-ISP

เงื่อนไข PC0-PC8 ที่เป็น Private IP ทั้งหมดต้องสามารถออกสู่ Internet ทางด้านขวามือได้ link WAN ต้อง Up ทั้งหมดก่อนตามด้านล่าง

R1#show interfaces g0/0
GigabitEthernet0/0 is up, line protocol is up (connected)

R2#show interfaces s0/0/0
Serial0/0/0 is up, line protocol is up (connected)

R3#show interfaces s0/0/0.1
Serial0/0/0.1 is up, line protocol is up (connected)

ตัวอย่างผลการ ping จาก PC3

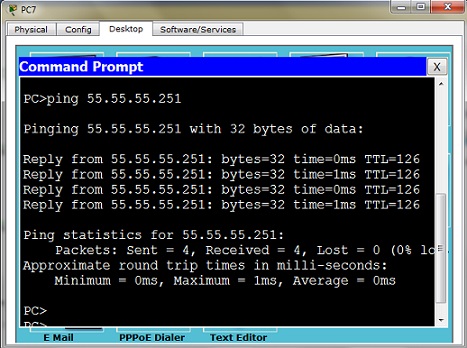

ตัวอย่างผลการ ping จาก PC7





Lab 1-2 , Lab 3, Lab 4 , Lab 5 , Lab 7





หวังว่าคงจะเป็นประโยชน์กับทุกท่านนะครับ แล้วพบกันใน Lab ข้อต่อไป
