CCNA Lab by JODOI ชุดที่ 2 หลังจากประสบความสำเร็จจาก CCNA Lab by JODOI ชุดที่ 1 ที่มีทั้งหมด 30 ข้อ ตาม link http://jodoi.com/lab/lab.html นะครับ ยังมีศิษย์ที่มีความขยันมากขอให้ผมจัดทำขึ้นอีก จึงเกิด CCNA Lab by JODOI ชุดที่ 2 ขึ้นมาครับ ผมจะทะยอย คิดและทำเพิ่มเรื่อยๆนะครับ เพื่อให้เกิดประโยชน์มากที่สุด ขอบคุณทุกท่านที่เยี่ยมชมและทดลองทำ ประโยชน์ที่ได้เกิดกับตัวของผู้ที่ทำ lab เองนะครับ

8.OSPF DR&BDR

Load Lab Jodoi_lab_test_8_miss ( All Password : jodoi )

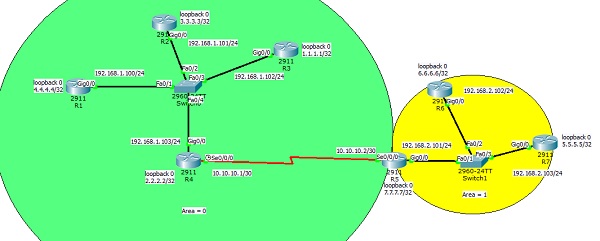

8.1) ตรวจสอบ Config ของ Router R1- R7 ในส่วนของ Routing OSPF โดยใช้ Process-id = 100 และ Area-id ตามรูปภาพด้านบน ถ้าถูกต้อง จะต้องสามารถ ติดต่อกันได้ทั้งหมด และ ping IP loopback ของทุกตัวได้ ตัวอย่างผลของ Router R1 ดังนี้

R1#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route

Gateway of last resort is not set

1.0.0.0/32 is subnetted, 1 subnets
O 1.1.1.1/32 [110/2] via 192.168.1.102, 00:03:18, GigabitEthernet0/0
2.0.0.0/32 is subnetted, 1 subnets
O 2.2.2.2/32 [110/2] via 192.168.1.103, 00:02:40, GigabitEthernet0/0
3.0.0.0/32 is subnetted, 1 subnets
O 3.3.3.3/32 [110/2] via 192.168.1.101, 00:04:07, GigabitEthernet0/0
4.0.0.0/32 is subnetted, 1 subnets
C 4.4.4.4/32 is directly connected, Loopback0
5.0.0.0/32 is subnetted, 1 subnets
O IA 5.5.5.5/32 [110/67] via 192.168.1.103, 00:00:11, GigabitEthernet0/0
6.0.0.0/32 is subnetted, 1 subnets
O IA 6.6.6.6/32 [110/67] via 192.168.1.103, 00:00:52, GigabitEthernet0/0
7.0.0.0/32 is subnetted, 1 subnets
O IA 7.7.7.7/32 [110/66] via 192.168.1.103, 00:01:32, GigabitEthernet0/0
10.0.0.0/30 is subnetted, 1 subnets
O 10.10.10.0/30 [110/65] via 192.168.1.103, 00:16:47, GigabitEthernet0/0
192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.1.0/24 is directly connected, GigabitEthernet0/0
L 192.168.1.100/32 is directly connected, GigabitEthernet0/0
O IA 192.168.2.0/24 [110/66] via 192.168.1.103, 00:16:47, GigabitEthernet0/0

R1#ping 7.7.7.7
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 7.7.7.7, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
R1#

8.2) กำหนดให้ที่ Area 0 มี R1 เป็น DR และ R2 เป็น BDR ส่วนที่ Area 1 มี R5 เป็น DR และ R6 เป็น BDR ตรวจสอบ Router-ID ให้ถูกต้อง ว่าเปลี่ยนเป็น IP ตาม IP ที่ Interface loopback แล้วหรือไม่ ถ้าทำถูกต้องที่ Router R3 จะได้ผลดังนี้

R3#show ip ospf neighbor
Neighbor ID Pri State Dead Time Address Interface
2.2.2.2 1 2WAY/DROTHER 00:00:38 192.168.1.103 GigabitEthernet0/0
3.3.3.3 1 FULL/BDR 00:00:38 192.168.1.101 GigabitEthernet0/0
4.4.4.4 1 FULL/DR 00:00:38 192.168.1.100 GigabitEthernet0/0

และที่ Router R7 จะได้ผลดังนี้

R7#show ip ospf neighbor
Neighbor ID Pri State Dead Time Address Interface
7.7.7.7 1 FULL/DR 00:00:38 192.168.2.101 GigabitEthernet0/0
6.6.6.6 1 FULL/BDR 00:00:38 192.168.2.102 GigabitEthernet0/0



Lab 1-2 , Lab 3, Lab 4 , Lab 5 , Lab 6 , Lab 7 , Lab 9



หวังว่าคงจะเป็นประโยชน์กับทุกท่านนะครับ แล้วพบกันใน Lab ข้อต่อไป
