9 .Port Security
CCNA Lab Jodoi 2
CCNA Lab by JODOI ชุดที่ 2 หลังจากประสบความสำเร็จจาก CCNA Lab by JODOI ชุดที่ 1 ที่มีทั้งหมด 30 ข้อ ตาม link http://jodoi.com/lab/lab.html นะครับ ยังมีศิษย์ที่มีความขยันมากขอให้ผมจัดทำขึ้นอีก จึงเกิด CCNA Lab by JODOI ชุดที่ 2 ขึ้นมาครับ ผมจะทะยอย คิดและทำเพิ่มเรื่อยๆนะครับ เพื่อให้เกิดประโยชน์มากที่สุด ขอบคุณทุกท่านที่เยี่ยมชมและทดลองทำ ประโยชน์ที่ได้เกิดกับตัวของผู้ที่ทำ lab เองนะครับ
 |
Load Lab Jodoi_lab_test_9_miss ( All Password : jodoi )

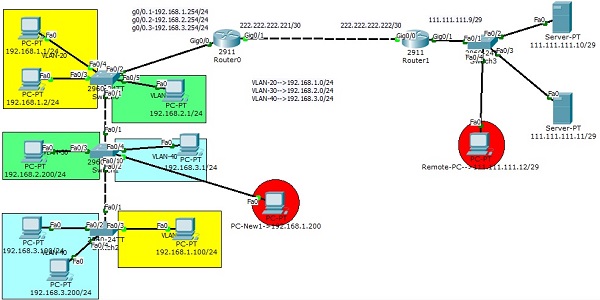

9.1) ให้ทำการ telnet จากเครื่อง PC ( Remote-PC ) ไปยัง Router HQ IP 222.222.222.221 และใช้ command #show cdp neighbors detail เพื่อหา IP ของ Switch และทำการ Telnet ต่อจนถึง Jodoi-Switch2 เพื่อตรวจสอบ config เป้าหมายให้เครื่อง PC ( PC-New1) สามารถติดต่อ Server ปลายทางได้ และ PC-New1 ต้องต่อกับ Port f 0/10 ของ Jodoi-Switch2 เท่าน้น

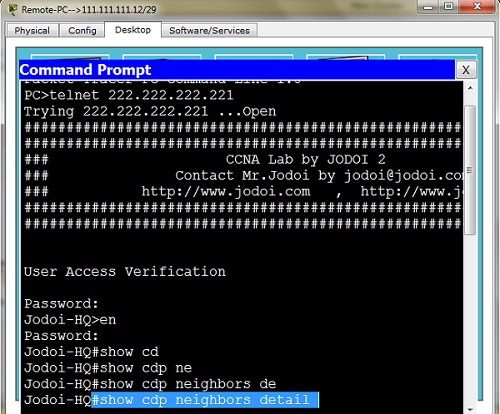

ตัวอย่างรูปการ Telnet จาก เครื่อง PC ( Remote-PC ) ตามด้านล่าง

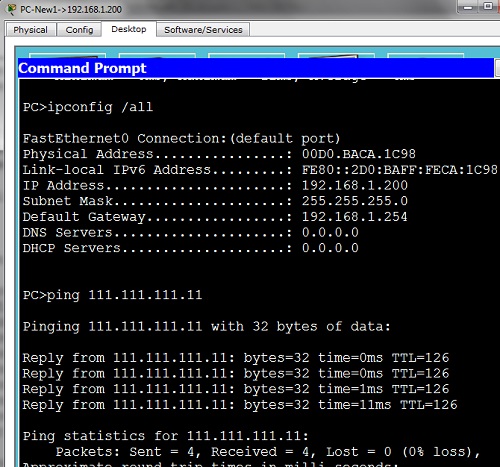

ถ้าทำได้ถูกต้องที่ PC ( PC-New1) จะต้องได้ผลตามรูปด้านล่าง คือสามารถติดต่อ Server ปลายทางได้
หวังว่าคงจะเป็นประโยชน์กับทุกท่านนะครับ แล้วพบกันใน Lab ข้อต่อไป
 |
 |
 |
